BOXY LINE DIR

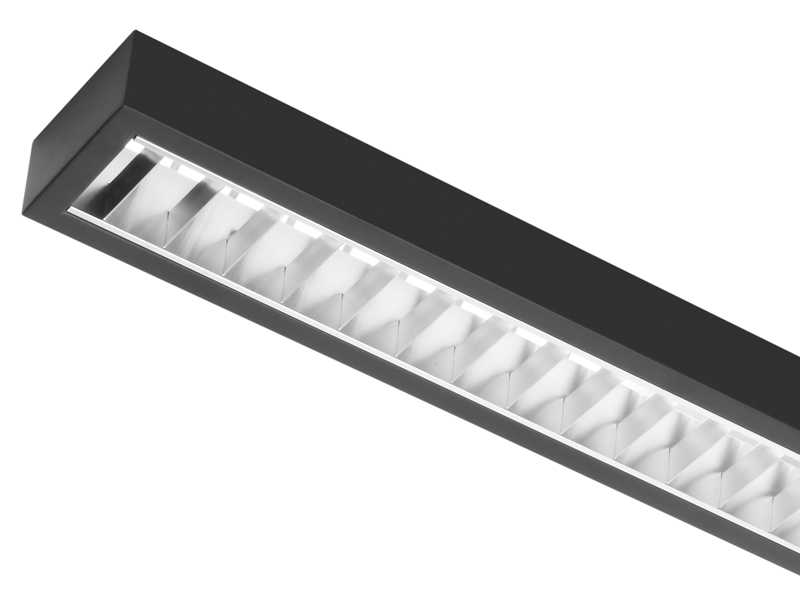

Svietidlo pre svetelné zdroje T5 s priamou distribúciou svelného toku. Svietidlo je vybavené dvojitou parabolickou mriežkou vyrobenou z anodizovaného hliníka, ktorá je vhodná pre pracoviská s monitormi (max. jas svietiacej plochy v súlade s EN 12464-1). Korpus svietidla vyrobený z 0,6mm oceľového plechu, povrchovo upravený práškovou farbou. Mriežka je ku korpusu prichytená rýchlo upínacími pružinami, beznástrojová výmena svetelných zdrojov. Určené pre priamu montáž na pevný povrch alebo pre závesnú montáž.

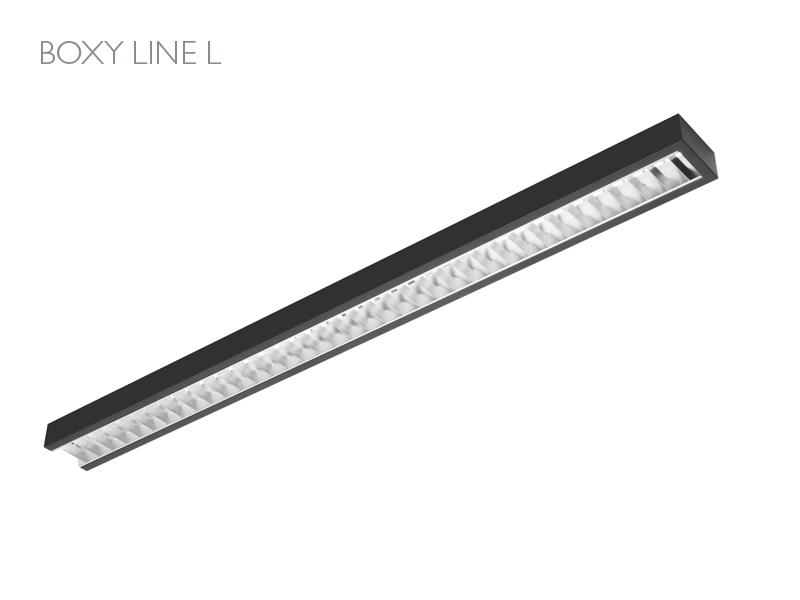

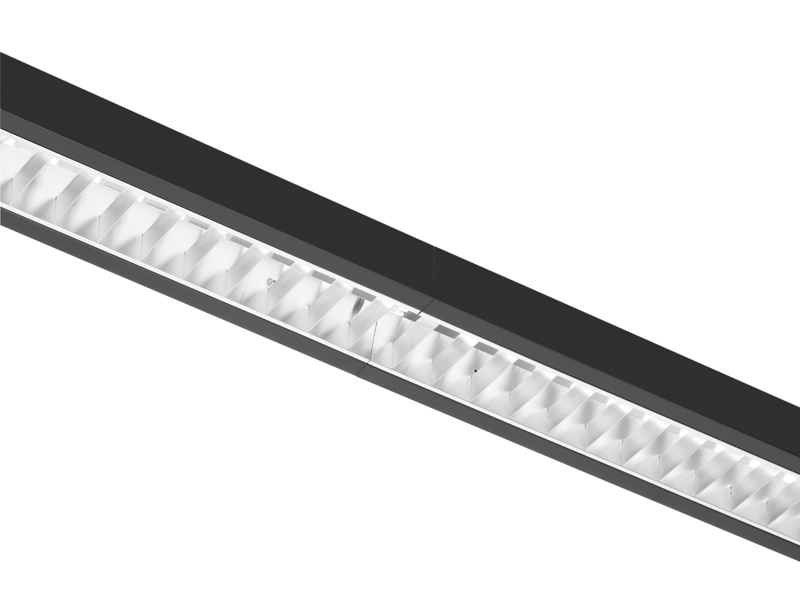

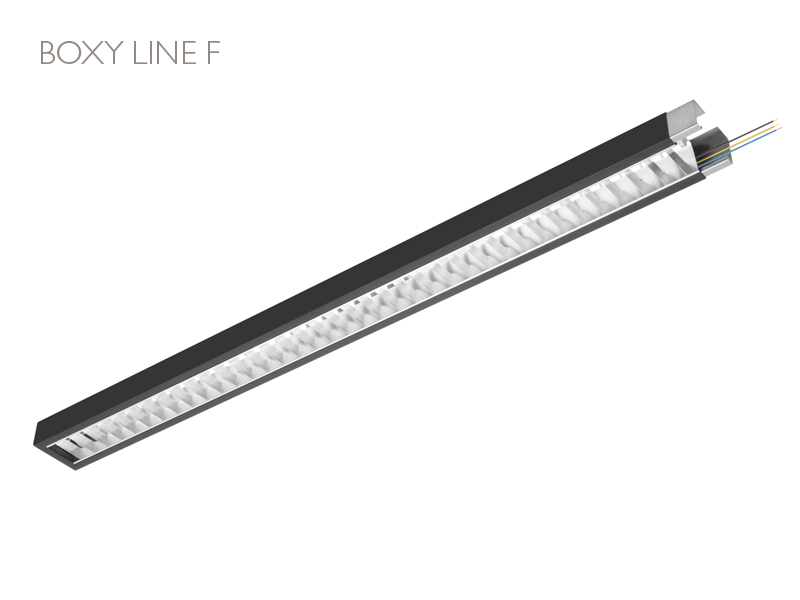

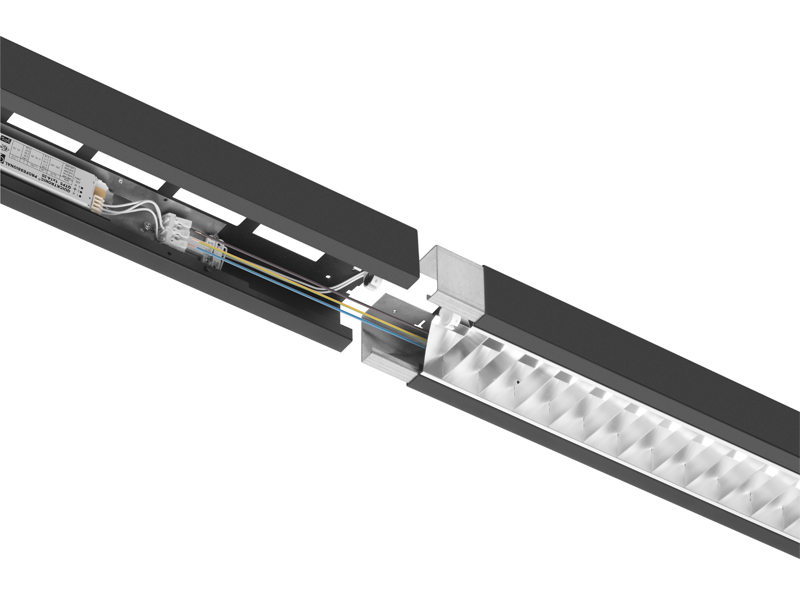

Jednotlivé svietidlá BOXY LINE sú navzájom pevne pospájané pomocou plechových spojok nasunutých v profile svietidla.Línia BOXY LINE sa skladá z prvého F (first) a posledného L (last) kusu, medzi ktoré sa v vkladajú priebežné T (through) kusy. Vnútri svietidiel F a T je pripravená kabeláž 3×1,5mm², alebo 5×1,5mm² umožňujúca rýchle priebežné prepojenie svietidiel.

Svetelný zdroj	LED
Chladenie	PASÍVNE
Trieda	I
Krytie	IP40
Hmotnosť	2-10 4kg

TYP INŠTALÁCIE

• SUR – prisadené svietidlo, montáž na pevné povrchy
• SUS – závesné svietidlo

OPTICKÝ SYSTÉM

• PSL (parabolic specular louvre) – lesklá anodizovaná hliníková dvojitá parabolická mriežka s obmedzením oslnenia
• PML (parabolic matt louvre) – matná anodizovaná hliníková dvojitá parabolická mriežka

ELEKTRICKÁ VÝBAVA

• elektronický predradník pre lineárne žiarivky T5, pätice G5.
• 3, alebo 5-pólová napichovacia svorkovnica s držiakom proti vytrhnutiu kábla, max. 2,5mm2. Vstupný káblový otvor opatrený prechodkou.

VOLITEĽNÁ VÝBAVA / PRÍSLUŠENSTVO

• svetelné zdroje vložené v svietidle
• zapojenie s multi-watt predradníkom
• zapojenie s núdzovou jednotkou (1h alebo 3h)
• zapojenie so stmievateľným elektronickým predradníkom (DIM 1-10V, DSI, DALI)
• rôzne farebné prevedenia

ŠPECIFIKÁCIA

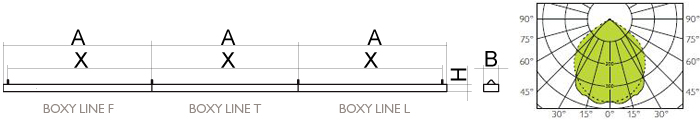

NÁZOV	A (mm)	B (mm)	H (mm)	X (mm)	kg
BOXY LINE DIR F T5 1×28/54W	1190	120	58	1150	2,5
BOXY LINE DIR L T5 1×28/54W	1190	120	58	1150	2,1
BOXY LINE DIR T T5 1×28/54W	1170	120	58	1170	2,5
BOXY LINE DIR F T5 1×35/49/80W	1490	120	58	1450	3,4
BOXY LINE DIR L T5 1×35/49/80W	1490	120	58	1450	3
BOXY LINE DIR T T5 1×35/49/80W	1470	120	58	1470	3,4
BOXY LINE DIR F T5 2×28/54W	1190	120	58	1150	2,5
BOXY LINE DIR L T5 2×28/54W	1190	120	58	1150	2,1
BOXY LINE DIR T T5 2×28/54W	1170	120	58	1170	2,5
BOXY LINE DIR F T5 2×35/49/80W	1490	120	58	1450	3,4
BOXY LINE DIR L T5 2×35/49/80W	1490	120	58	1450	3
BOXY LINE DIR T T5 2×35/49/80W	1470	120	58	1470	3,4

Číslo artiklu	Názov artiklu
BOL0F0000T51028	BOXY LINE DIR F T5 1x28W
BOL0L0000T51028	BOXY LINE DIR L T5 1x28W
BOL0T0000T51028	BOXY LINE DIR T T5 1x28W
BOL0F0000T51054	BOXY LINE DIR F T5 1x54W
BOL0L0000T51054	BOXY LINE DIR L T5 1x54W
BOL0T0000T51054	BOXY LINE DIR T T5 1x54W
BOL0F0000T51035	BOXY LINE DIR F T5 1x35W
BOL0L0000T51035	BOXY LINE DIR L T5 1x35W
BOL0T0000T51035	BOXY LINE DIR T T5 1x35W
BOL0F0000T51049	BOXY LINE DIR F T5 1x49W
BOL0L0000T51049	BOXY LINE DIR L T5 1x49W
BOL0T0000T51049	BOXY LINE DIR T T5 1x49W
BOL0F0000T51080	BOXY LINE DIR F T5 1x80W
BOL0L0000T51080	BOXY LINE DIR L T5 1x80W
BOL0T0000T51080	BOXY LINE DIR T T5 1x80W
BOL0F0000T52028	BOXY LINE DIR F T5 2x28W
BOL0L0000T52028	BOXY LINE DIR L T5 2x28W
BOL0T0000T52028	BOXY LINE DIR T T5 2x28W
BOL0F0000T52054	BOXY LINE DIR F T5 2x54W
BOL0L0000T52054	BOXY LINE DIR L T5 2x54W
BOL0T0000T52054	BOXY LINE DIR T T5 2x54W
BOL0F0000T52035	BOXY LINE DIR F T5 2x35W
BOL0L0000T52035	BOXY LINE DIR L T5 2x35W
BOL0T0000T52035	BOXY LINE DIR T T5 2x35W
BOL0F0000T52049	BOXY LINE DIR F T5 2x49W
BOL0L0000T52049	BOXY LINE DIR L T5 2x49W
BOL0T0000T52049	BOXY LINE DIR T T5 2x49W
BOL0F0000T52080	BOXY LINE DIR F T5 2x80W
BOL0L0000T52080	BOXY LINE DIR L T5 2x80W
BOL0T0000T52080	BOXY LINE DIR T T5 2x80W

Predradník	Optika	Farba	Vložený svetelný zdroj	Núdzová jednotka	Príslušenstvo

ECG	PSL	RAL 9003		M1h
DIM 1-10V	PML	RAL 9006		M3h
DALI		RAL 9007
