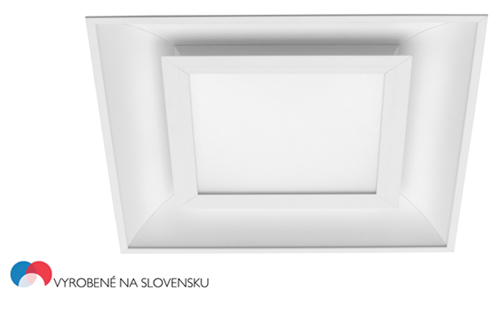

ORIGIN

Viac ako len účinné osvetlenie

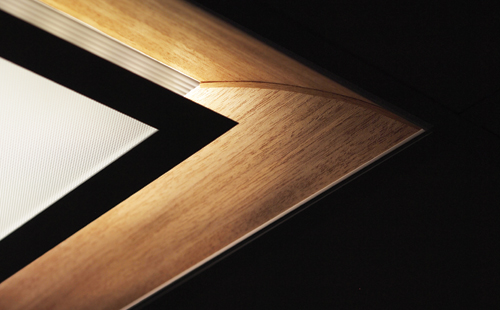

Origin sa na prvý pohľad odlišuje od zaužívaného vzhľadu interiérových svietidiel pre komerčné priestory a rozširuje možnosti jeho použitia v rôznych iných interiérových aplikáciách. Stáva sa tak ľahkou voľbou pre architektov či interiérových dizajnérov, ktorý čakajú od svietidla niečo viac ako len špičkové svetelnotechnické vlastnosti.

Svietidlo je primárne navrhnuté pre paralelné svietenie obidvoch častí, ale v štandardnom vyhotovení umožňuje okruhy spínať aj samostatne. Dva elektronické predradníky pre svetelné zdroje LED umožňujú nezávisle ovládať stredovú a bočnú časť. Stredová časť je štandardne stmievateľná dvomi spôsobmi: buď jednoduchým vratným vypínačom (zap/vyp/pridávanie/uberanie svetla) alebo pomocou DALI protokolu. Pri vypnutí hlavnej stredovej časti môže slúžiť svietiaca bočná časť pre relaxačné osvetlenie miestnosti, prípadne pre nočné bezpečnostné svietenie.   Stmievateľný elektronický predradník pre bočnú časť je dodávaný na požiadanie. V prípade voľby RGB vyhotovenia bočnej časti je možné použiť farebné LED pre osvetlenie bočných reflektorov, buď jednej farby alebo v RGB vyhotovení. Táto voľba rozširuje možnosti použitia svietidla ako nástroj pre dekoratívne či náladové osvetlenie.

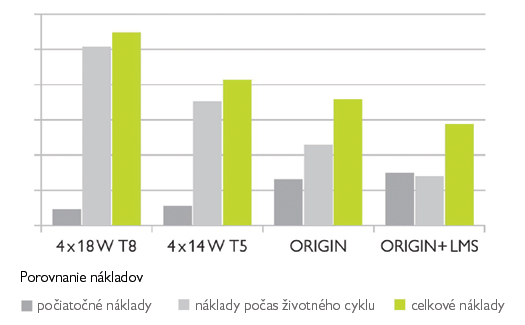

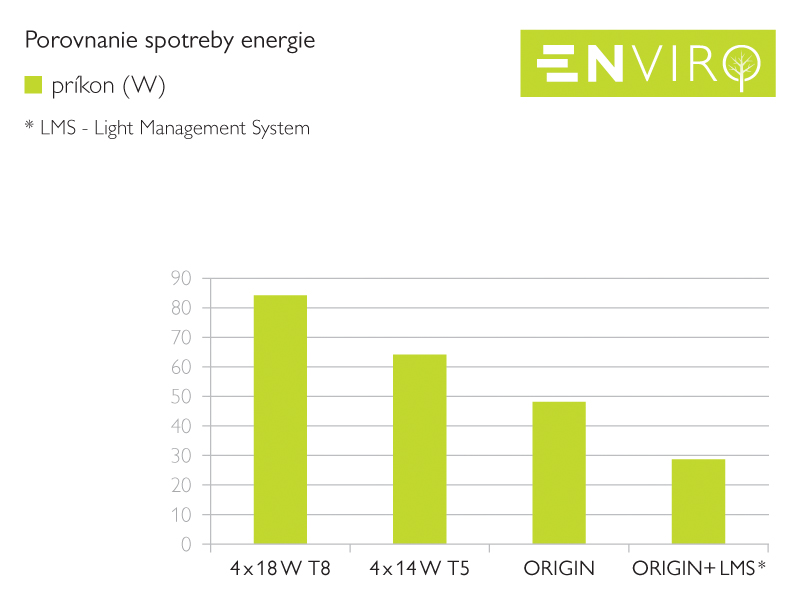

Nízka spotreba elektrickej energie, vysoký svetelný výstup, perfektná distribúcia svetelného toku, neoslnivý optický systém, extrémne dlhá životnosť svetelných zdrojov, možnosť stmievania, dve teploty chromatickosti, vysoký index farebného podania, RGB farebné dekoratívne prevedenie, bezúdržbová prevádzka, nízka hmotnosť, kvalitné materiály a mnoho ďalších výhod – to všetko kombinuje do jedného celku svietidlo s výnimočným dizajnom, Origin.

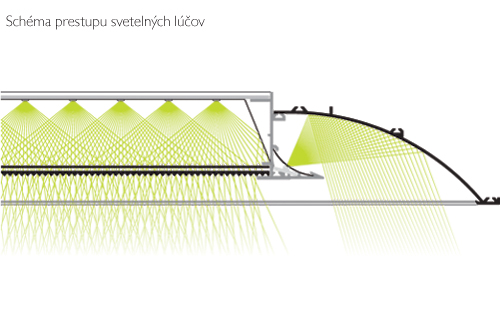

Špeciálny optický systém poskytuje vysoký stupeň ochrany pred oslnením, pri zachovaní vysokej optickej účinnosti svietidla. Špičkové svetelnotechnické vlastnosti svietidla vytvárajú dve aktívne svetločinné časti – hlavná stredová a sekundárna bočná časť, ktorá zároveň dotvára celkový dizajn svietidla.

STREDNÁ ČASŤ

Mikroprizmatický difúzor stredovej časti má počítačom optimalizovanú pyramídovú štruktúru, ktorá presne smeruje svetelný tok do požadovaného smeru a súčasne zabraňuje nežiadúcemu oslneniu nad normou stanovené uhly pohľadu. Difúzor vyniká vysokým svetelným priestupom, zároveň excelentne mieša vyžiarené svetlo z jednotlivých LEDiek. Výsledkom je veľmi homogénne svietiaca aktívna časť svietidla, bez viditeľných presvietených bodov. Rotačne symetrická krivka svietivosti s rovnomerným vyžarovaním svetla do všetkých smerov umožňuje svietidlo ľubovoľne orientovať v priestore. Táto výnimočná vlastnosť umožňuje zachovať flexibilitu v usporiadaní interiéru.

BOČNÉ REFLEKTORY

Na bielo nastriekané bočné reflektory distribuujú svetlo von zo svietidla difúznym rozptylom. Zvýšený podiel difúznej zložky zmenšuje tvrdé kontrasty predmetov a umožňuje lepšiu modeláciu objektov v miestnosti.

Svietidlo je vhodné pre pracoviská s monitormi: jas svietiacej plochy je v súlade s EN 12464-1: Svetlo a osvetlenie – osvetlenie vnútorných pracovísk. Jas svietiacej plochy neprevyšuje v hraničnom uhle 65° hodnotu 1500cd/m2, hodnota UGR<19.

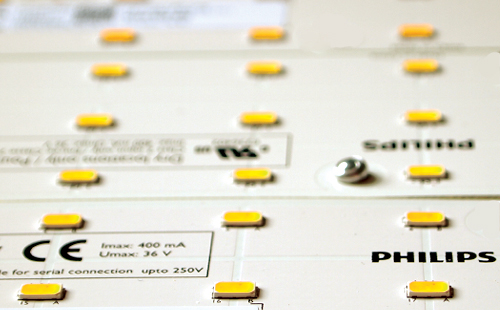

Svetelné zdroje stredovej aj bočnej časti tvoria LED poslednej generácie s vysokým merným výkonom, ktoré sú umiestnené na plošných spojoch a pevne pripevnené ku korpusu svietidla. Precízne navrhnutý teplotný management využíva samotné telo svietidla ako masívny chladič, čím uchováva LED optimálne uchladené až do okolitej teploty +35 oC. Tieto podmienky zabezpečujú technológii LED optimálne prevádzkové parametre, minimálny pokles svetelného toku a garantovanú minimálnu životnosť 50.000 hod

NA STIAHNUTIE:

ORIGIN brožúra (3,5MB)

ORIGIN (4,3MB)

TYP INŠTALÁCIE

RT600 – vsadené svietidlo, strop s viditeľným T-profilom, modul 600×600

MATERIÁL

korpus svietidla: hliníkový profil, povrchovo upravený bielou práškovou farbou (RAL9003), na vyžiadanie Elox
mikroprizmatický difúzor: PMMA

OPTICKÝ SYSTÉM

stredová časť: mikroprizmatický difúzor s pyramídovou štruktúrou
bočná časť: reflektor s bielou matnou povrchovou úpravou
priama distribúcia svetla
svietidlo vhodné pre pracoviská s monitormi: jas svietiacej plochy je v súlade s EN 12464-1.

ELEKTRICKÁ VÝBAVA

elektronický predradník
dva elektronické predradníky pre svetelné zdroje LED umožňujú nezávisle ovládať stredovú a bočnú časť
stredová časť štandardne stmievateľná
5-pólová napichovacia svorkovnica s držiakom proti vytrhnutiu kábla, max. 2,5mm2

MIESTA POUŽITIA

kancelárie, miestnosti s počítačmi, zasadačky, školské triedy, banky, CAD pracoviská, predajne, obytné miestnosti, bary, reštaurácie, chodby

Vstupné napätie/ Frekvencia: 220 – 240V (50Hz/60Hz/DC)
Prevádzková teplota: -20C°/+35

Zapojenie na dva okruhy
RGB farebné vyhotovenie bočnej časti svietidla
Zapojenie s núdzovou jednotkou (1 alebo 3h)
Zapojenie bočnej časti so stmievateľným elektronickým predradníkom (DALI)
Rýchlokonektor (Wieland)

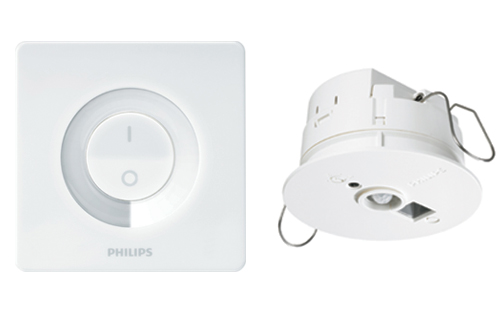

Senzor OcuSwitch
Užívateľské rozhranie ToBeTouched

SENZOR

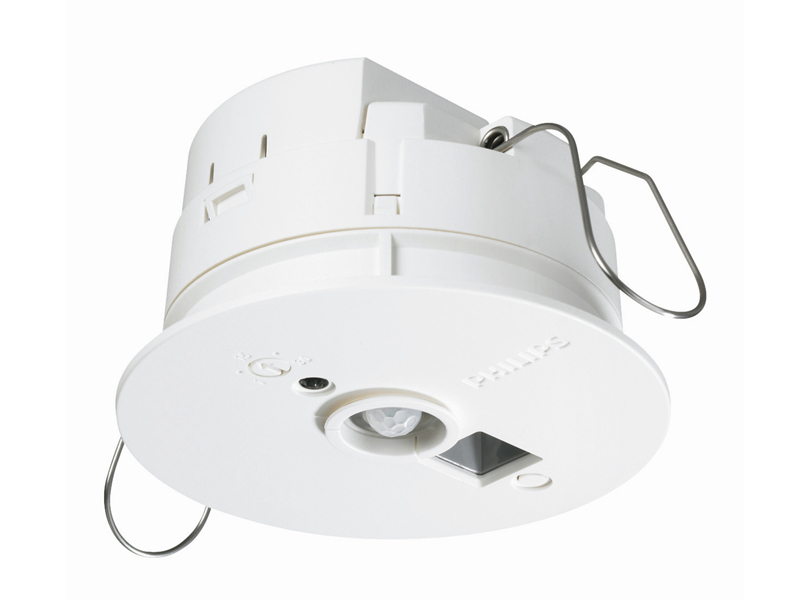

Inteligentný DALI senzor OcuSwitch vďaka integrovaným snímačom pohybu a denného svetla ďalej optimalizuje šetrenie elektrickou energiou. Ak systém detekuje dostatok denného svetla, svietidlá sú zotmené alebo dokonca vypnuté, čo prináša úspory až do 55%. Svietidlá sú tiež zotmené v prípade, ak sa v priestore nikto nenachádza.

UŽÍVATEĽSKÉ ROZHRANIE

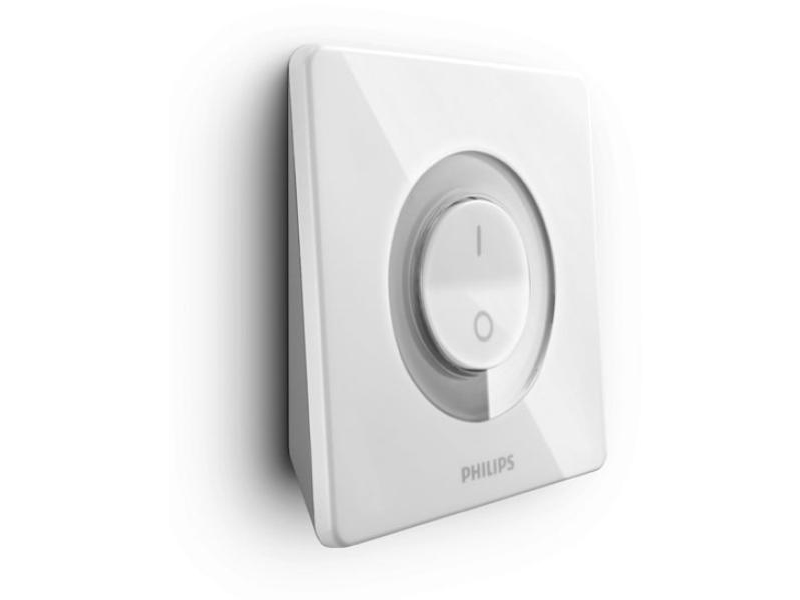

Panel pre intuitívne ovládanie úrovne osvetlenia ToBeTouched. Okamžitá voľba intenzity je zabezpečená pomocou podsvieteného kruhového ovládača, citlivého na dotyk. Stlačením tlačidla „on“ je vyvolaná posledná nastavená úroveň osvetlenia.

NÚDZOVÉ OSVETLENIE
V mnohých budovách je nevyhnutné zabezpečiť núdzové osvetlenie. Požadovaná intenzita núdzového osvetlenia je zakotvená v medzinárodných zákonoch a normách. Ak príde k výpadku napájania, systém okamžite prepína do núdzového módu a ďalej napája svietidlo pri zníženom svetelnom výstupe počas doby min. 60 minút. Ak je napájanie obnovené, núdzová jednotka prejde do nabíjacieho módu.
